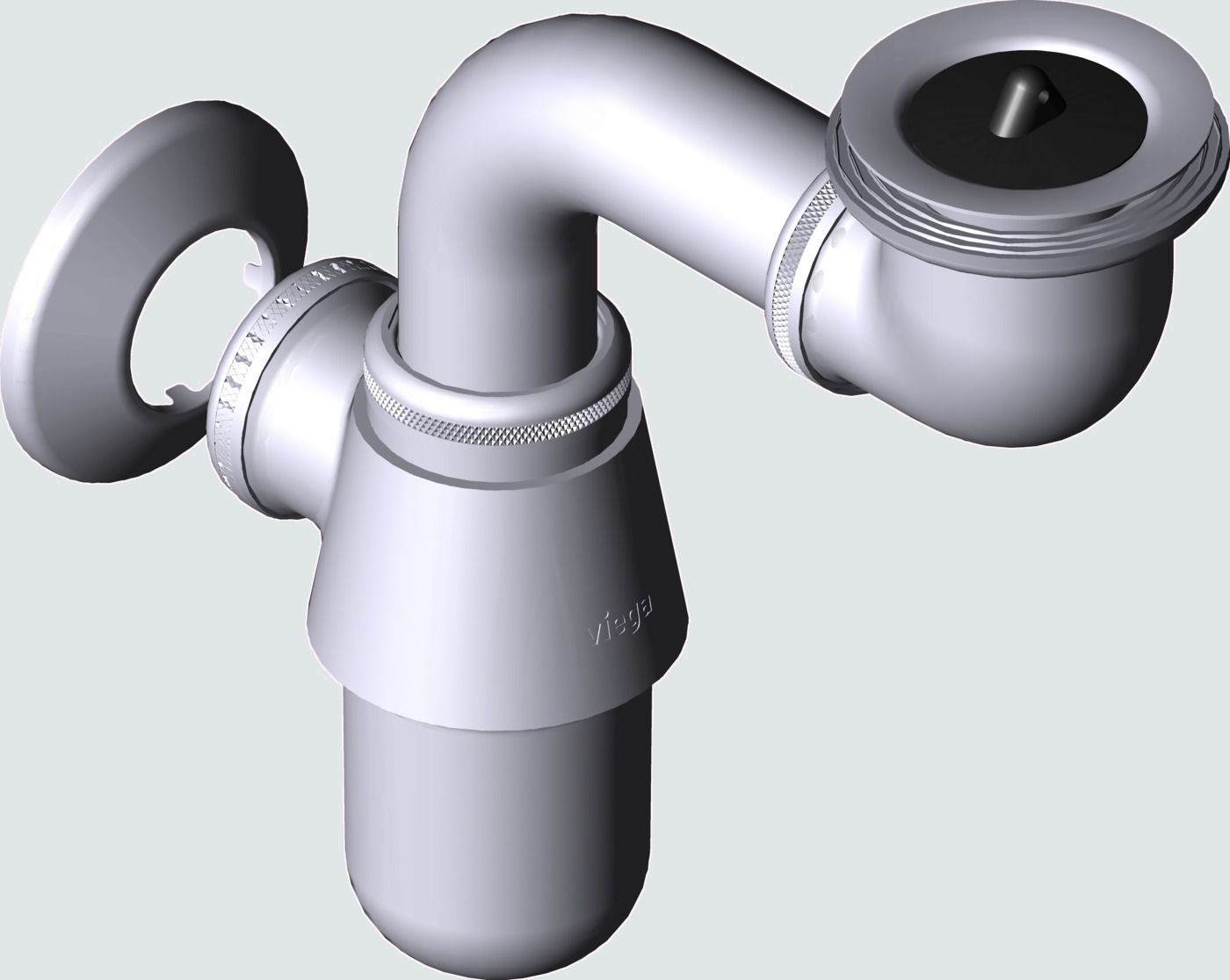

Bekersifon

Bekersifon

plugbeker
  • messing verchroomd
  • ruimtescheppend

uitvoering

beker Ø 50 mm, universeelventiel roestvast staal, ventielafdichtstop

model 5753.09

bouwserie vanaf 01/1987

Artikeltabel

G DN VE artikel hoeveelheid
1¼ 32 10 148 355

Explosietekening

  1. Ventielafdichtstop model 9933
  2. Schroef model 5111V-593 (282486)
  3. Ventielbovendeel model 5111-454 (101107)
  4. Afdichting model 9959 V (282592)
  5. Ventielonderdeel model 5121-667 (109653)
  6. Duikpijp model 5753-632 (108342)
  7. Afdichting model 9965.3V
  8. Wartelmoer model 1325V-654
  9. Rozet model 5753-545 (104245)
  10. Afdichting model 9953

Lijst met reservedelen

1 - Ventielafdichtstop

model 9933

2 - 282486

model 5111V-593

3 - Ventielbovendeel

model 5111-454

4 - Afdichting

model 9959 V

5 - Ventielonderdeel

model 5121-667

6 - Duikpijp

model 5753-632

7 - Afdichting

model 9965.3V

8 - Wartelmoer

model 1325V-654

9 - Rozet

model 5753-545

10 - Afdichting

model 9953

Magazijnetiketten - etiket en kartonnen doos

G DN magazijnbarcode (doos) magazijnbarcode (etiket) artikel
1¼ 32 148 355
