Viega Hygiene+ Concept

Het Viega Hygiene+ concept lost de hygiëneproblemen op, waar zij onstaan: decentraal.

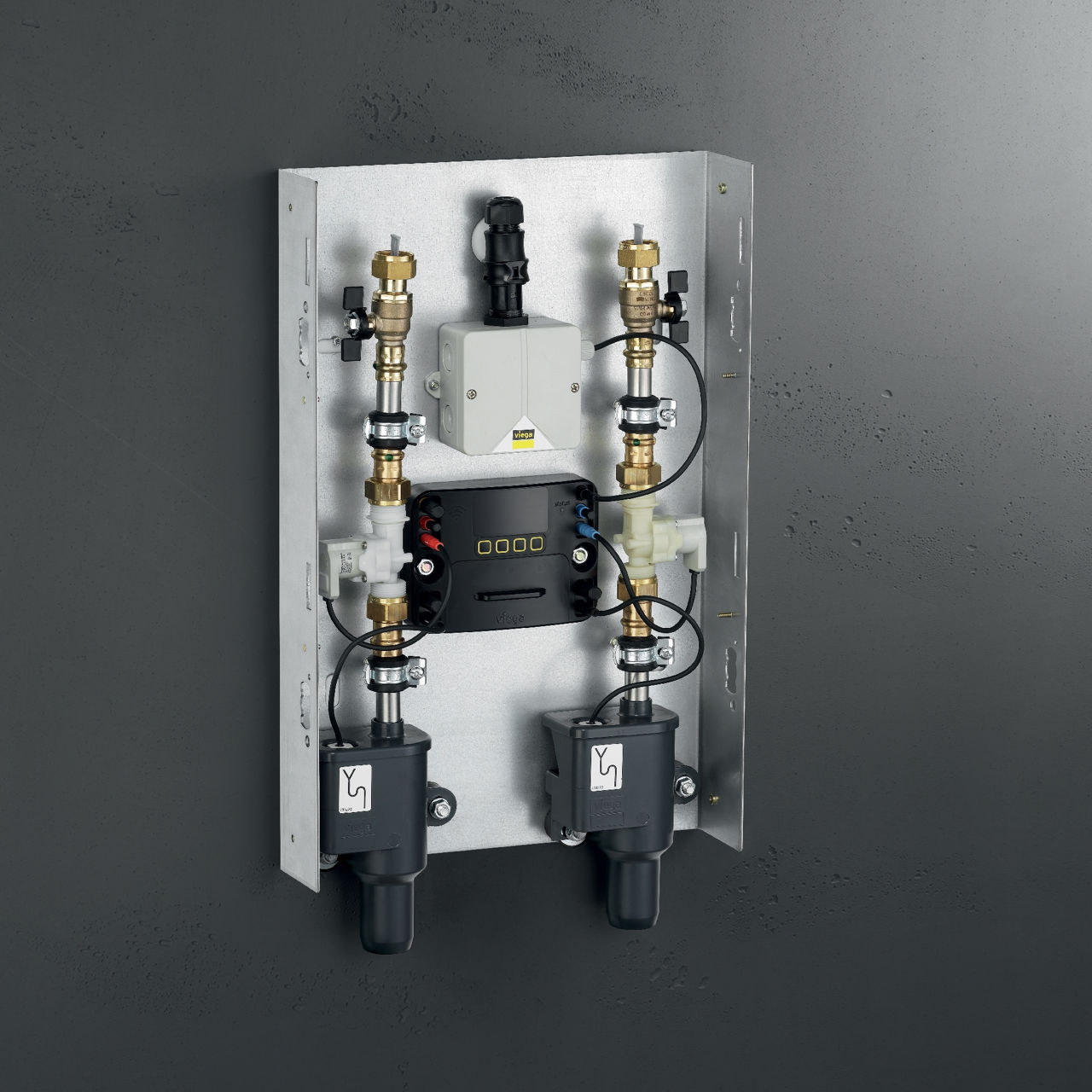

Op de etage voor koud- en warmwater:
het gebruikersstation met Hygiëne+ functie

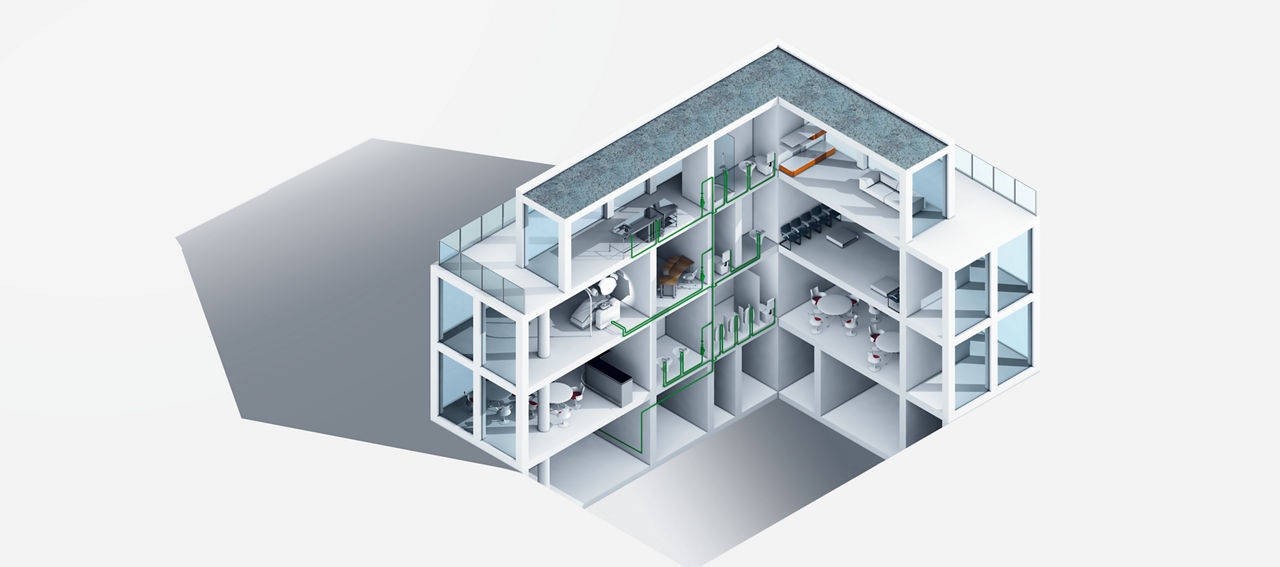

Complete etage´s of gedefinieerde ruimtes worden met gebruikerstation met Viega Hygiene+ veiliggesteld. Met haar "intelligente" elektronica wordt constant het verbruik en bijvoorbeeld de watertemperatuur in de drinkwater- en/of warmwaterinstallatie gecontroleerd. Wanneer de ingestelde waardes worden overtroffen, vindt er een automatisch gebruik- en volume spoeling plaatst.

Voor drinkwater in de Viega voorwandinstallatie:
De bedieningsplaten met Viega Hygiene+ functie

In openbare gebouwen zijn vaak lange leidingtrajecten met drinkwater niet uitgesloten voor het aansluiten van openbare toiletten. De op vaste tijdsinterval in te schakelen en met het juiste volume programmeerbare Visign for Style sensitive 25  bedieningsplaten met Viega Hygiëne+  functie voorkomen, dat bij langdurige onderbreking het tot stagnatie komt.

Waterverversing van een tappunt dat weinig gebruikt wordt:
De Viega insteekpershuls

Eenvoudige installaties, waarmee bijvoorbeeld een tappunt in een kelder of in een verzorgingsruimte wordt bediend kunnen ook met het Viega Hygiene+ concept worden bewaakt. De Viega insteekpershuls werkt op basis van het venturi principe, dat in de hoofdstrang of de hoofdverdeler er voor zorgt dat er een permanente waterverversing plaats vindt.

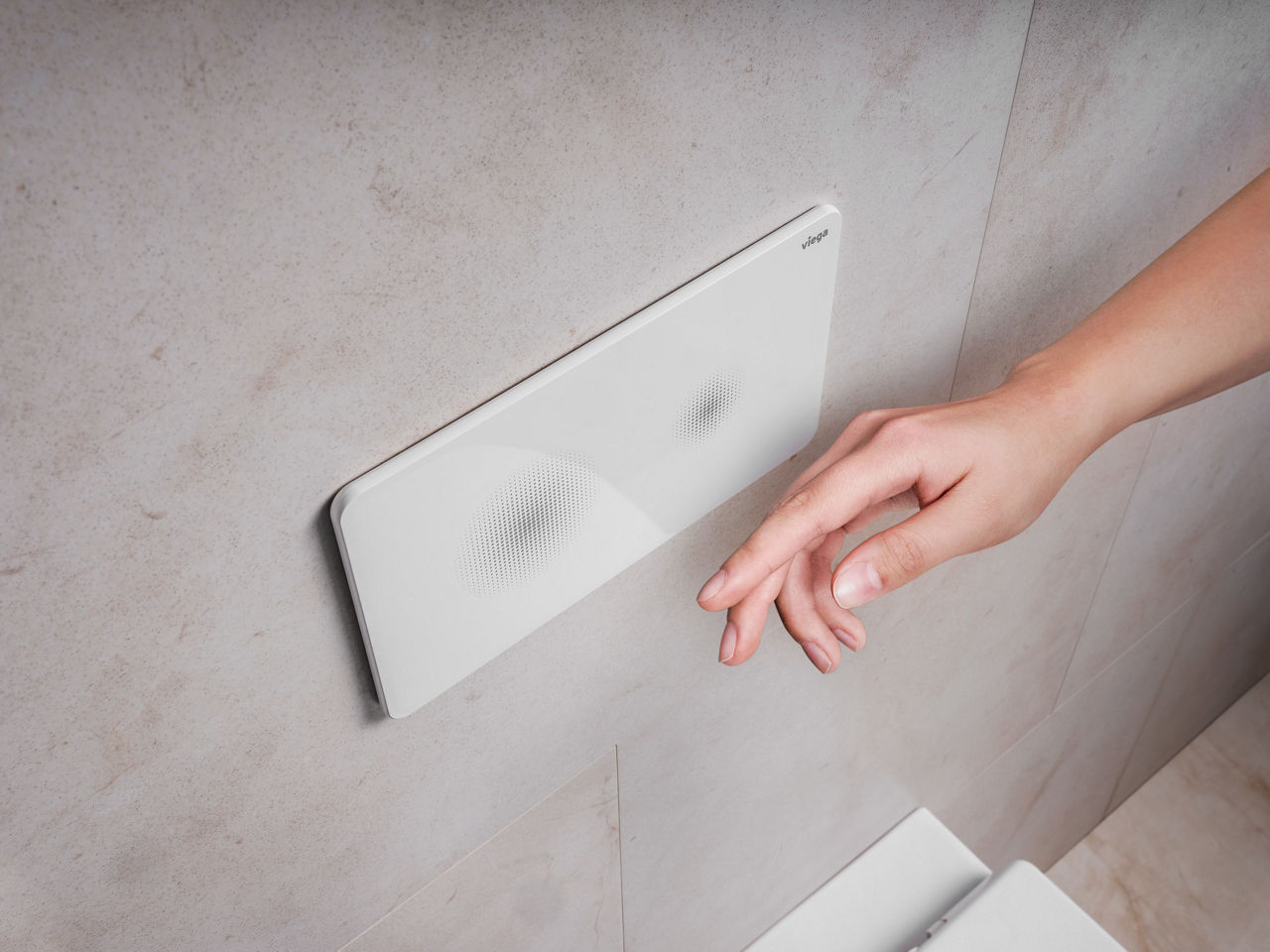

Afbeelding boven: De Visign for Style 25 bedieningsplaten kunnen worden voorzien van een Viega Hygiëne+ functie. Zo blijft de drinkwaterkwalilteit gewaarborgd.

Basisprincipes

De gebouwbeheerder moet ervoor zorgen dat de drinkwaterinstallatie voldoet aan de geldende technische eisen, beheersmaatregelen uitvoeren of specifiek onderhoud laten uitvoeren. De technische eisen zijn vastgelegd in de NEN 1006 “Algemene voorschriften voor leidingwaterinstallaties” en de Waterwerkbladen. In de NEN 1006 zijn onderdelen opgenomen van de EN 806.  Er mag bijvoorbeeld geen stagnatie plaats vinden van 7 dagen of langer. In veel gebouwen zoals hotels en scholen zijn langere stagnatietijden geen uitzondering. Juist voor deze installaties heeft Viega het gebruikersstation met Hygiene+ functie ontwikkeld.


Opbouw en werking

De drinkwaterkwaliteit van een koud of eventueel warmwaterinstallatie in een bepaald gebruiksgebied of van een volledig woningcomplex, wordt bewaakt door het station met Viega Hygiëne+ functie. Dankzij de intelligente besturing kan de installatie op elk moment actief inspelen op het drinkwaterverbruik, wanneer dit achterblijft bij het vooraf bepaalde verbruik.

Uitgebreide elektronische bewaking

De sensoren van het station met Viega Hygiëne+ functie richten zich op de bewaking van de tijdsperiode waarin eventuele stagnatie optreedt, kritische temperatuurveranderingen en het volume aan spoelwater. Zodra wordt afgeweken van de vooraf bepaalde waarden wordt er automatisch gespoeld, waardoor de waterkwaliteit altijd gegarandeerd is.

Ontwerp en gebruik

Uitgebreide elektronische bewaking

De sensoren van het station met Viega Hygiëne+ functie richten zich op de bewaking van de tijdsperiode waarin eventuele stagnatie optreedt, kritische temperatuurveranderingen en het volume aan spoelwater. Zodra wordt afgeweken van de vooraf bepaalde waarden wordt er automatisch gespoeld, waardoor de waterkwaliteit altijd gegarandeerd is.

Multifunctionele sensor (toebehoren)

De sensoren van de multifunctionele sensor bewaken continu de temperatuur van de betreffende aanvoerleidingen voor koud- of warmwater. Op het moment dat de temperatuur afwijkt van de vooraf ingestelde waarde of dat er stagnatie optreedt, wordt er automatische gespoeld. Een verandering van het watergebruik veroorzaakt een temperatuurverandering, waarop de multifunctionele sensor automatisch corrigeert door extra water toe te voeren of water te verwarmen. Overigens kan de multifunctionele sensor ook worden ingezet om uitsluitend temperatuurmetingen uit te voeren voor de bewaking van de warmwaterinstallatie.

Kogelafsluiter voor het uitvoeren van onderhoudswerkzaamheden

Het station met Viega Hygiëne+ functie is relatief eenvoudig te installeren. De aangebrachte kogelafsluiters dienen voor de aansluiting van het station op de drinkwaterinstallatie en tegelijkertijd als afsluiting, wanneer er onderhoudswerkzaamheden aan het station moeten worden uitgevoerd.

Besturingselektronica

De besturingselektronika is ingebouwd in een compacte, spatwaterdichte kunststofbehuizing en vormt het “intelligente hart” van het station met Viega Hygiëne+ functie. Door de voorgemonteerde extra stekkers, kan de besturingselektronica naar wens functioneel worden uitgebreid. Naar eigen wens kan worden gekozen of de aansluitingen onderdeel zijn van een warm- of koud waterinstallatie.

Sifon met niveausensor

Nog voordat het drinkwater kan stagneren en er bacterievorming kan optreden, wordt het door het station gecontroleerd afgevoerd. Doordat er sensoren zijn aangebracht in de sifon, worden mogelijke verstoppingen meteen gesignaleerd en wordt terugloop in het drinkwatersysteem voorkomen.

De intelligente besturingseenheid

De intelligente besturingseenheid van het station met Viega Hygiëne+ functie dekt het hele bereik voor de decentrale bewaking van de drinkwaterinstallatie. Van koud tot warm.

Aansluiting voor doorstroomarmatuur

De besturing bezit 2 extra aansluitingen voor de doorstroomarmaturen. Deze apart te verkrijgen doorstroomarmaturen meten de exacte volume. Positief neveneffect, is dat hierdoor de magneetkleppen extra kunnen worden gecontroleerd. De armaturen worden direct onder de magneetventielen van het gebruikersstation gemonteerd.

Fabrieksmatig voorgeprogrammeerd, eenvoudige aanpassing op de computer

Het is echter mogelijk om de afzonderlijke instellingen te wijzigen en als dat nodig is nader aan te passen aan de praktijksituatie. Daartoe kan gebruik gemaakt worden van de bijvoorbeeld een PC of bv laptop.

Gebruiksvriendelijke uitvoering

De besturingseenheid is duidelijk en overzichtelijk uitgevoerd. De stekkerverbindingen zijn met kleuren gekenmerkt en poolveilig, waardoor er bij onderhoudswerkzaamheden geen fouten kunnen worden gemaakt. De extra stekkers maken het mogelijk de besturingselektronica functioneel uit te breiden, met bijvoorbeeld aanvullende temperatuurmetingen of alarmsignalen. Met de bijbehorende software kunnen ook de parameters worden toegevoegd en automatisch worden gedefinieerd.

Download hieronder een overzicht met alle nieuwe functionaliteiten van het vernieuwde gebruikersstation met de Hygiene+ functie.

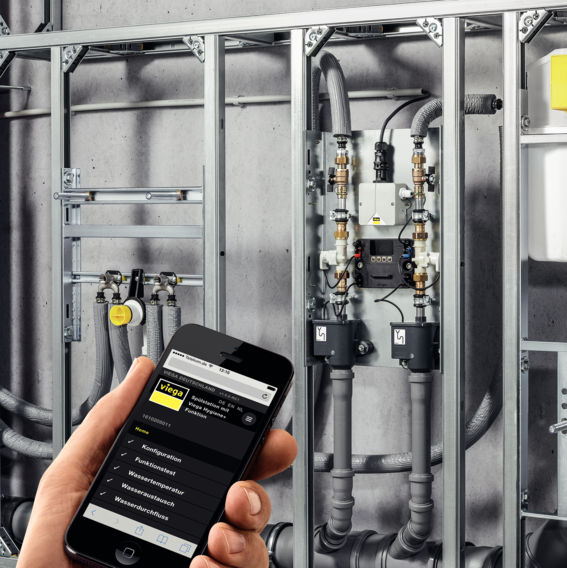

Afbeelding boven: De multifunctionele sensoren van het gebruikerstation met de Viega Hygiene+ -functie registreren de duur van een gebruiksonderbreking evenals kritische temperatuurafwijkingen. De geïntegreerde besturingselektronica zorgt ervoor dat afwijkingen van het setpoint gecompenseerd worden door een automatische gedwongen spoeling.

Instellingen en documentatie

Het station met Viega Hygiëne+ functie is af-fabriek voorgeprogrammeerd, waardoor al direct na het in bedrijfstellen de drinkwaterhygiëne wordt bewaakt. Om het station optimaal te kunnen afstellen op de drinkwaterinstallatie, of om rekening te kunnen houden met de te verwachten stagnatie, kan elke parameter via de software afzonderlijk worden ingesteld.

Afzonderlijke instellingen op detailniveau

Om het station optimaal te kunnen afstellen op de drinkwaterinstallatie, of om rekening te kunnen houden met de te verwachten stagnatie, kan elke parameter via de software afzonderlijk worden ingesteld. Daarmee is het optimaliseren van de parameters van het station met Viega Hygiëne+ functie net zo makkelijk als de installatie.

Het station met Viega Hygiëne+ functie zeer nauwkeurig worden ingesteld,:

• per dag, uur,
• tijdscyclus
• op basis van tijd-temperatuurgrenzen welke niet overschreden mogen worden

Bij enige afwijking van de ingestelde waarde wordt er gespoeld met het juiste spoelvolume of wordt de installatie volledig ververst tot de ingestelde temperatuur is bereikt.

Documentatie bevestigt getroffen maatregelen voor drinkwaterhygiëne

Het station met Viega Hygiëne+ functie legt het deugdelijk functioneren van de drinkwaterinstallatie eenduidig vast en levert een betrouwbare registratie. In tegenstelling tot het handmatig spoelen, worden niet alleen het tijdstip en de duur van de spoelperiode vastgelegd, maar ook de hoeveelheid ververst water en het temperatuurniveau voor en na het spoelen. Tot 8.000 data kunnen worden opgeslagen en gedeeltelijk of compleet als Excel-document uitgeprint worden, waardoor men beschikt  over een eenduidige en sluitende registratie over jaren.

Om een zo nauwkeurig mogelijke uitspraak over een mogelijke besmetting door bijv. legionellabacteriën in een drinkwaterinstallatie te kunnen doen, is het niet voldoende om slechts één monster te nemen.  Bij een positief resultaat moet met verdergaande onderzoeken de mate van besmetting worden vastgesteld.

Voor deze onderzoeken moeten geschikte tappunten voor de monstername worden voorzien. Om de monstername zonder vervalsing door externe invloeden te laten plaatsvinden, is het Viega monsternameventiel ontwikkeld. Deze bestaat uit een aftapventiel en een – uitsluitend voor het aftappen aan te brengen – steriliseerbare bedieningseenheid. Dankzij de twee delen kunnen de investeringskosten aanzienlijk gereduceerd worden. Voor elk monsternamepunt in een drinkwaterinstallatie is alleen het aftapventiel vereist, die permanent in de installatie blijft. Met een bedieningseenheid kunnen zodoende alle monsternamepunten worden gebruikt.

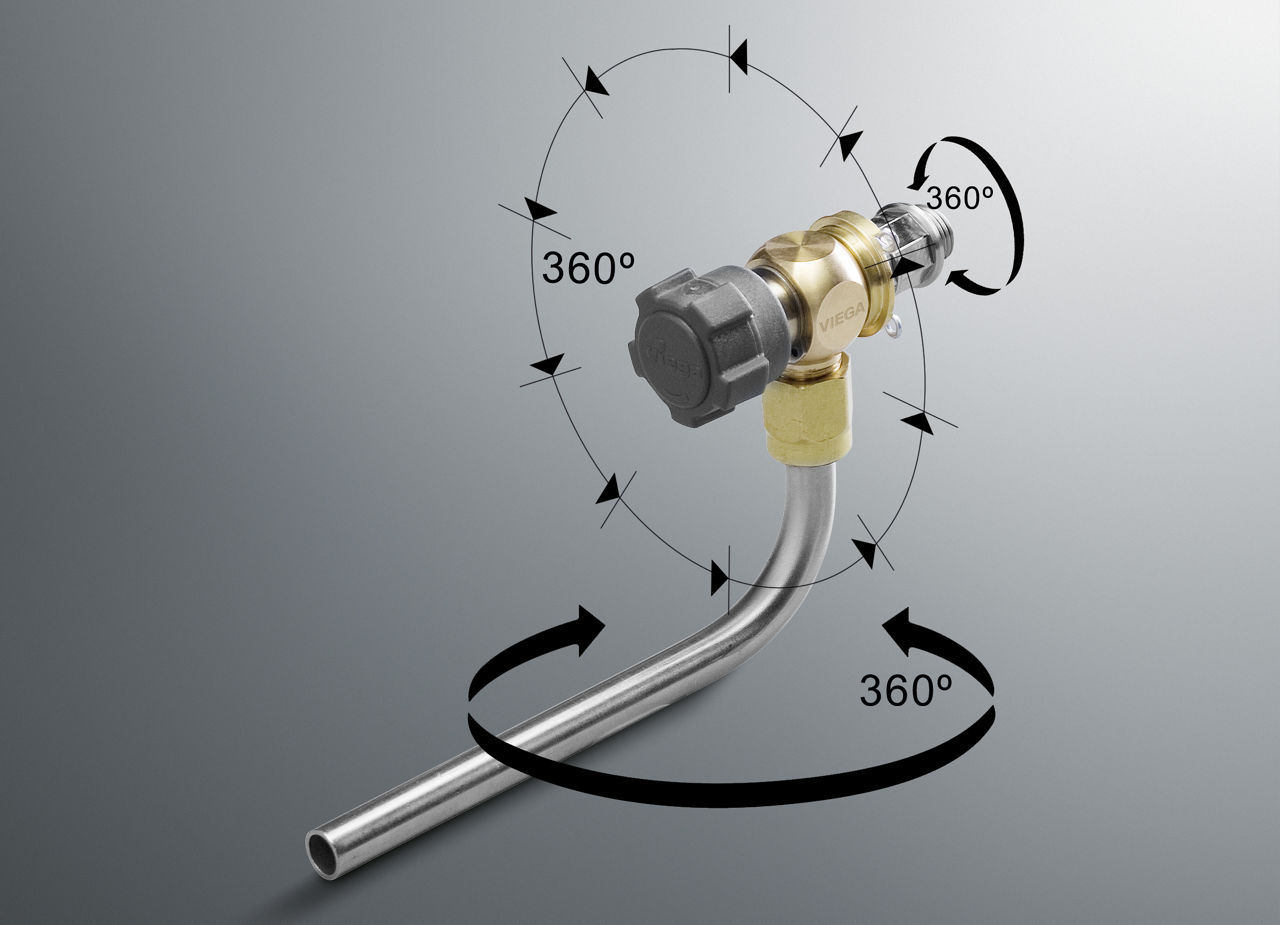

Afbeelding boven: Voor optimale bemonstering is optimale verticale uitlijning mogelijk dankzij het draaibare afsluiterlichaam en de uitlaatpijp.

Drinkwater in openbare en commerciële gebouwen moeten worden onderzocht. Om een ​​steekproef in een drinkwaterinstallatie te kunnen uitvoeren, moeten monster aftappunten in voldoende aantallen en op geschikte punten in het pijpleidingssysteem worden aangebracht.


De praktische oplossing van Viega

Het nieuwe Sanpress T-stuk G¼ met insert is een bijzonder praktische oplossing voor deze eis. Volgende installatie is denkbaar eenvoudig:

- Ontkoppel de pijpleiding

- Monteer de Sanpress T-stuk G1 / 4 in combinatie met de Sanpress-schuifsok

- Afpersen

- Klaar.

Een monsternameklep wordt dan geïnstalleerd. In combinatie met een kogelkraan, kan de Sanpress-T-stuk G¼ voorzien zijn van een plug-in als een leidingspunt. De geïntegreerde draad is geschikt voor alle Viega-monsters en evacuatiekleppen. Een reductie als overgang is niet meer nodig. Het Sanpress T-stuks G¼ is leverbaar in de maten 15 t/m54 mm. Het wordt gebruikt in koper of roestvast stalen buizen.

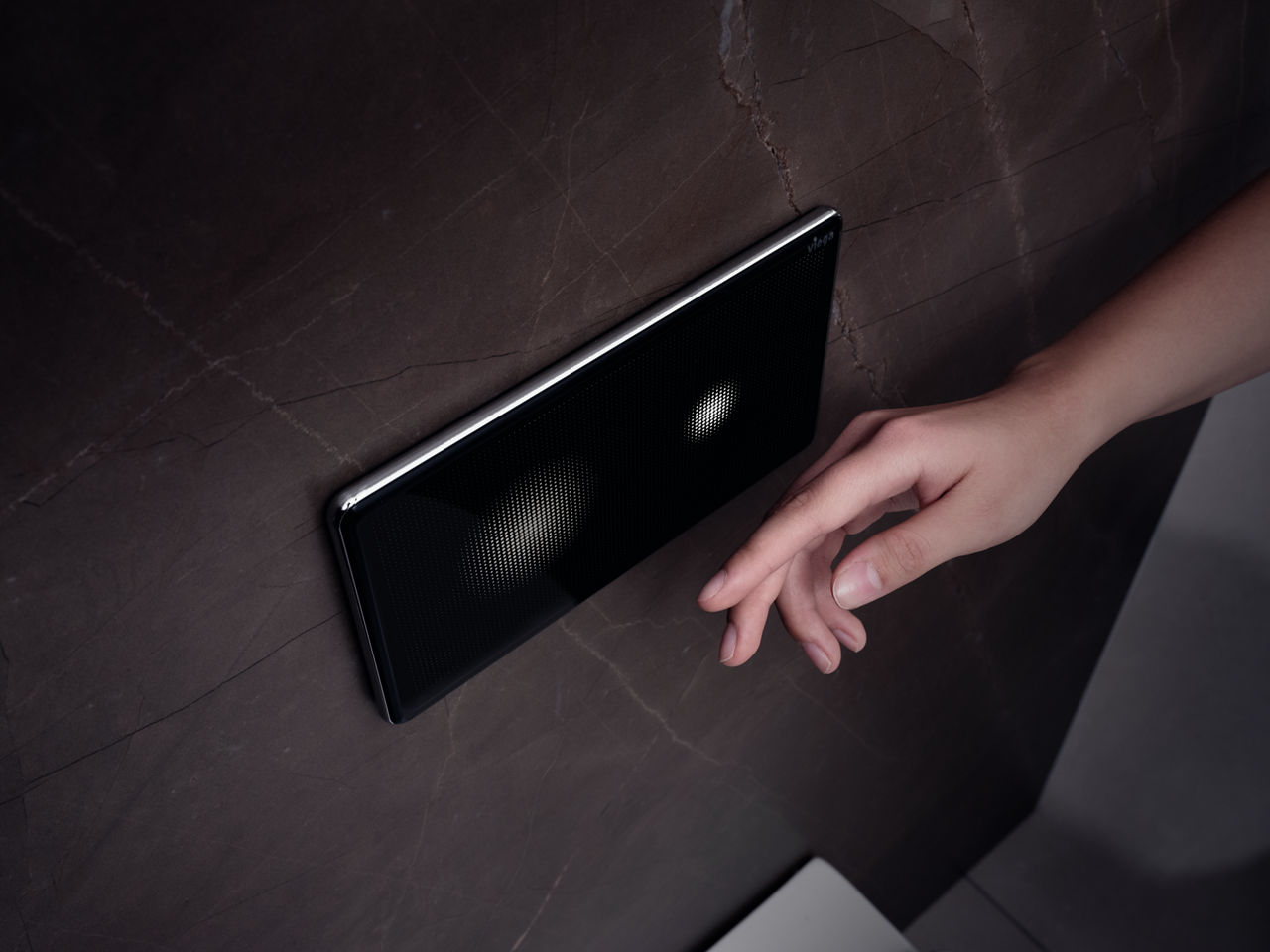

De bedieningsplaten Visign for Care en Visign for More sensitive met Viega Hygiene+ functie, zijn uitermate geschikt voor de inzet in problemen in de drinkwaterinstallatie en voor een hygiënische bediening.

Perfect voor openbare omgevingen

De bedieningsplaten worden gecombineerd met de Viega inbouwreservoirs, het beste aan het einde van de serieleiding. Dit kan een WC-spoeling van een hotel of ziekenhuis zijn, of een urinoir in een sporthal. Bijkomend voordeel is dat de bedieningsplaat optioneel vlak in de wand kan worden weggewerkt

Voor het waarborgen van drinkwater

Na de laatste handmatige doorspoeling, spoelt het bedieningsplaat automatisch met regelmatige tijdsintervallen het toilet. Dit, met de exact benodigde hoeveelheid water om stagnatie in het leidingsysteem te kunnen voorkomen. De bedieningsplaat wordt eenvoudig geprogrammeerd door gebruik te maken van de bijbehorende magneetsleutel.

Afbeelding hierboven: Visign for Care-bedieningsplaat: het programmeren gebeurt met behulp van een magnetische sleutel.

Naast het dimensioneren, is ook het patroon waarin de leidingen worden aangebracht en gelegd van grote invloed op de doorstroming, waardoor waterverversing voldoende kan plaatsvinden. Juist met tappunten die weinig worden gebruikt, is het een uitdaging om aan de drinkwatercriteria te voldoen. Te denken valt daarbij aan gootstenen, vulplaatsen van de CV of buitenkranen.

Een in de aanvoerleiding geplaatste Viega venturi insteekpershuls kan, gecombineerd met een ringleiding, stagnatie voorkomen in minder gebruikte tappunten. De Viega insteekpershuls met venturi principe wordt daartoe tussen twee T-stukken in de ringleiding geplaatst. De venturi-werking is zodanig dat het volledige leidingvolume zich verplaatst en geheel wordt ververst, zodra er ergens in de leiding water wordt afgetapt. Stagnatie in het betreffende leidinggedeelte wordt voorkomen, elke keer dat er water wordt afgetapt.

Van zuiver siliciumbrons

De Viega insteekpershuls met het venturi-principe wordt vervaardigd uit het bekende en gerenommeerde Viega siliciumbronzen basismateriaal, waarmee voldaan wordt aan alle wettelijke criteria en richtlichtlijnen voor drinkwater. De huls kan worden verwerkt in alle bekende Viega leidingsystemen, zoals Profipress, Sanpress en Sanpress Inox. De groene band geeft de stromingsrichting aan, waardoor er geen fouten kunnen worden gemaakt bij de installatie van de insteekpershuls. Hij is verkrijgbaar in afmetingen van 22 tot en met 64 mm.

Geschikt voor renovatie

Bij de renovatie van drinkwaterinstallaties bestaat er bij tappunten die weinig worden gebruikt een verhoogd hygiënerisico. De Viega venturi insteekpershuls maakt het mogelijk dat ook deze installaties alsnog op eenvoudige en goedkope wijze worden beveiligd tegen stagnatie. Tijdens de renovatie van het oude leidingensysteem, kan de Viega venturi insteekpershuls eenvoudig worden aangebracht door de inbouw van T-stukken met schuifsokken. In het geval van ringleidingen kan bovendien de dubbele muurplaat worden gebruikt, waardoor extra waterverversing plaatsvindt.

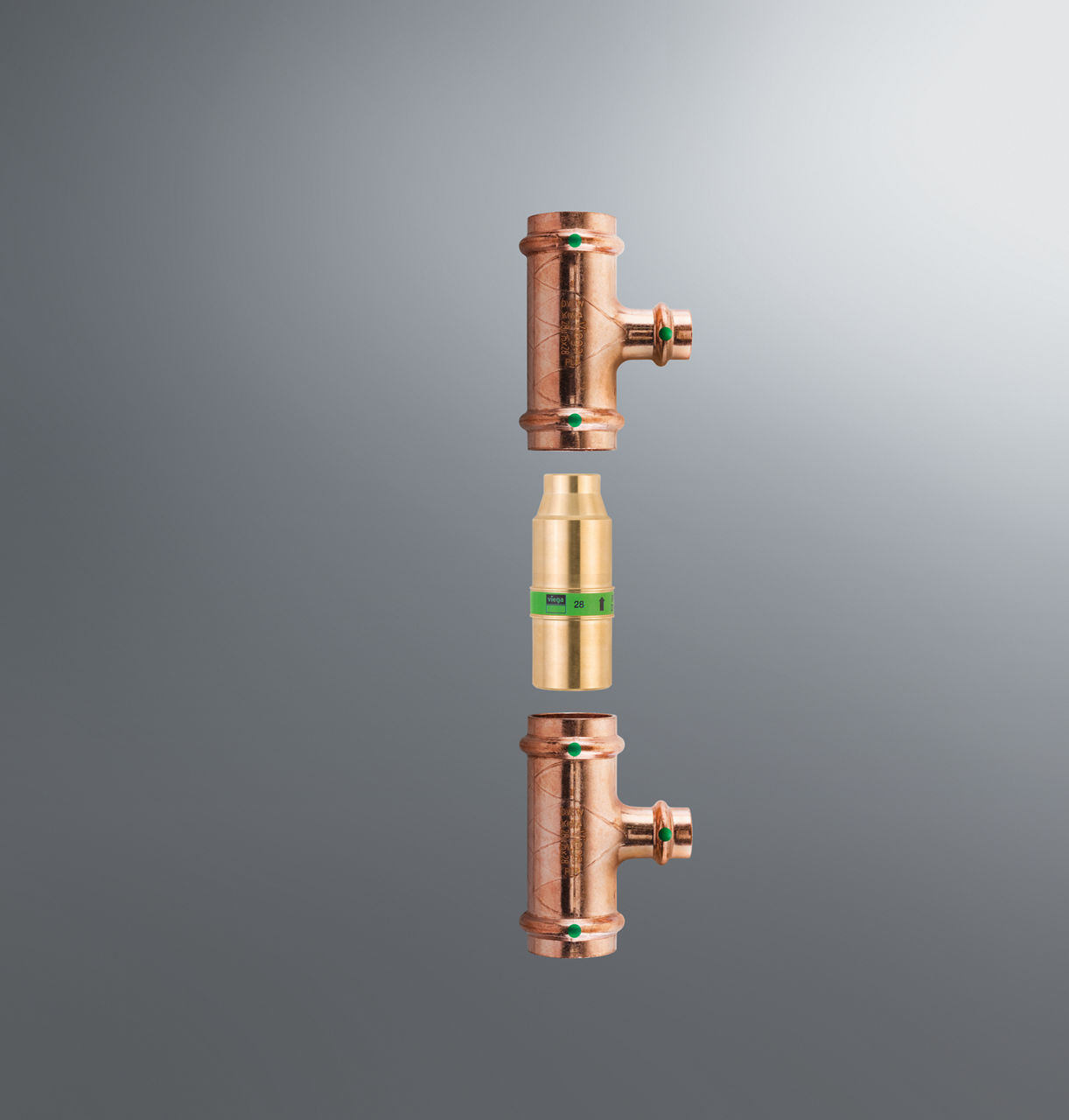

Afbeelding boven: Viega insteekpershuls, vervaardigd uit hoogwaardig zuiver siliciumbrons, geinstalleerd tussen twee T-stukken naar het minder gebruikte tappunt.

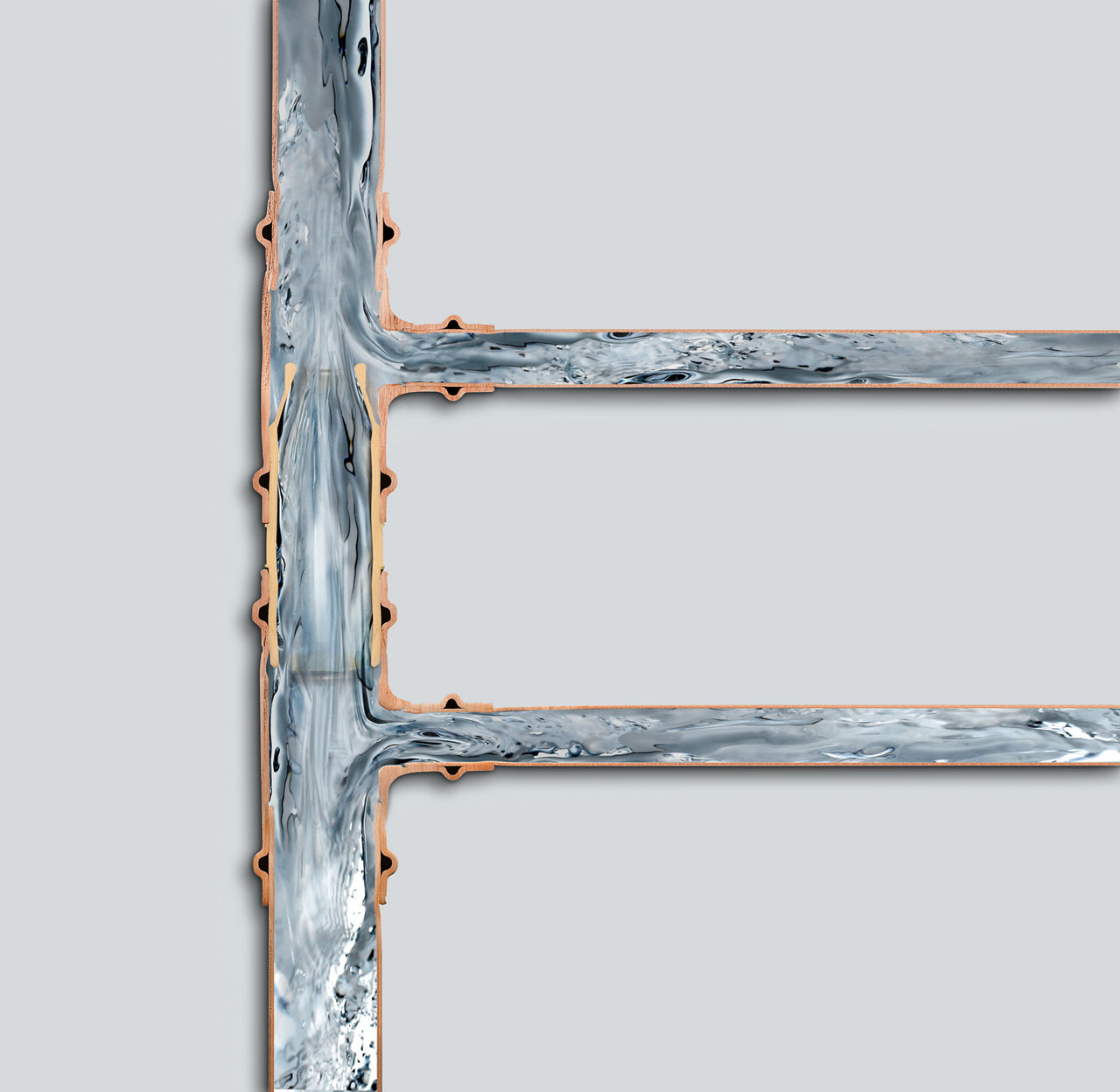

Afbeelding onder: Inteekpershuls ter voorkoming van stagnatie in minder gebruikte tappunten

Onmisbaar voor de hygiëne van het drinkwater in de warmtapwaterinstallatie is het nieuwe Easytop circulatie-inregelventiel.

Een ventiel voor de twee functies

De temperatuur instelling is instelbaar van 40 ° C tot en met 65 ° C en de klep kan eenvoudig worden aangepast aan de berekende temperatuur waarde. Het handmatig omschakelen naar een thermische desinfectie is veiligheid gewaarborgd. Immers een ieder is zich van de gevaren bewust van 70 ° C water.  Door deze manuele handeling is  de hygiënische veiligheid van de installatie een bewuste controle, en d bescherming tegen verbranden is nu nog effectiever. Als het regelen van de circulatie en thermische desinfectie in een gebouw is geregeld via een GBS, kan het veelzijdige ventiel worden uitgerust met een servomotor.

Toepasbaar in de stijg- of etageleiding

Het ventiel kan worden gebruikt in de stijgleiding maar ook op de etageverdeelleidingen en hierdoor vervalt een extra statisch circulatie-inregeleventiel. Er handig is het feit dat er in het ventiel en afsluiter is gemonteerd. Hierdoor bevinden zich nu meerdere artikelen in slechts één artikel, waardoor wederom de voorraad van artikelen automatisch wordt gereduceerd.

Met persaansluiting of uitwendige schroefdraad

Uiteraard is het nieuwe circulatie-inregelventiel voorzien van persaansluitingen voorzen van het SC-Contur. Hierdoor is een probleemloze toepassing in een koperen of een roestvast stalen installatie geen probleem.  Met buitendraad, kan het ventiel worden ingezet in Pexfit Fosta installaties in combinatie met een 2-delige koppeling welke ook beschikbaar zijn voor de metalensystemen.

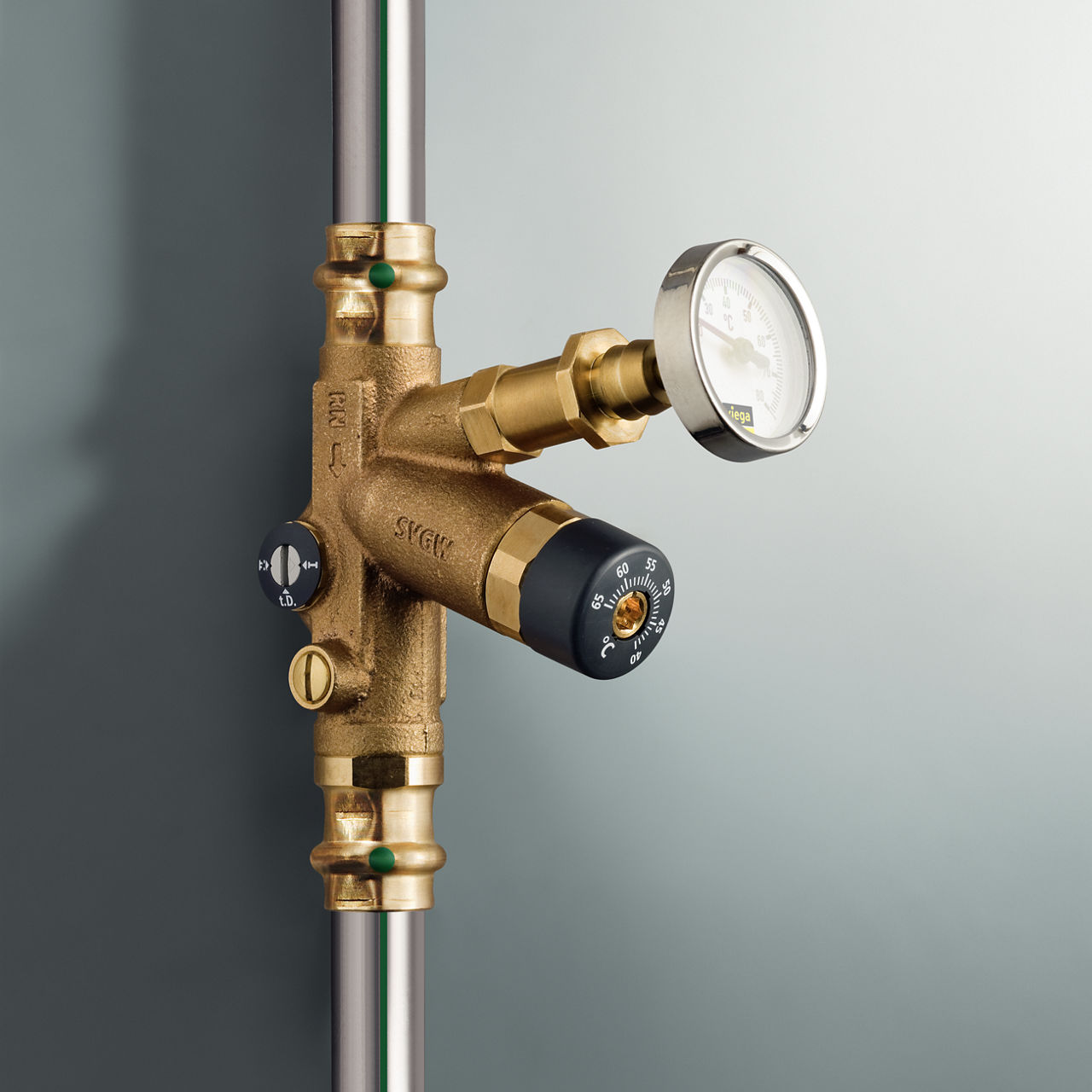

Afbeelding boven: Easytop Circulatie-inregelventiel

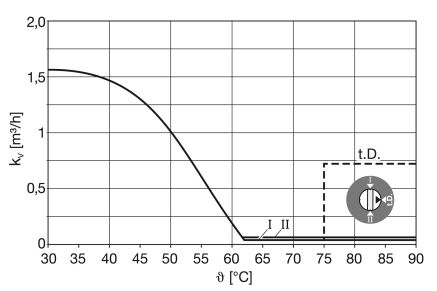

Grafiek: Functie van het thermisch circulatie-inregelventiel

I   =    Instelling voor etageleidingen,
           Minimalevolumestrom 0,042 m3/h
II   =    Instelling voor stijgleidingen,
           Minimale volumstroom 0,060 m3/h
t. D. = Thermische desinfectie,
           Minimale volumestroom 0,72 m3/h
